Standardwerkstückträger
Ohne Werkzeugkosten und in kleinen Mengen erhalten Sie von uns Werkstückträger ab Lager.
Neben den kundenspezifisch bzw. produktspezifisch hergestellten Werkstückträgern produzieren wir auch ein Programm verschiedener Werkstückträger, die für den universellen Einsatz gedacht sind. Sie eignen sich für öfter wechselnden Einsatz oder kleine Losgrößen bei welchen sich produktspezifische Werkstückträger nicht lohnen, die Werkstücke jedoch vor gegenseitiger Beschädigung geschützt, transportiert oder gelagert werden sollen.
Die Werkstückträger von Thermopol gibt es mit den Außenmaßen 355 x 255 mm, in Polystyrol 1,5 mm stark. Auf Anfrage auch elektrisch leitfähig und in anderen Kunststoffen z.B. Polypropylen.

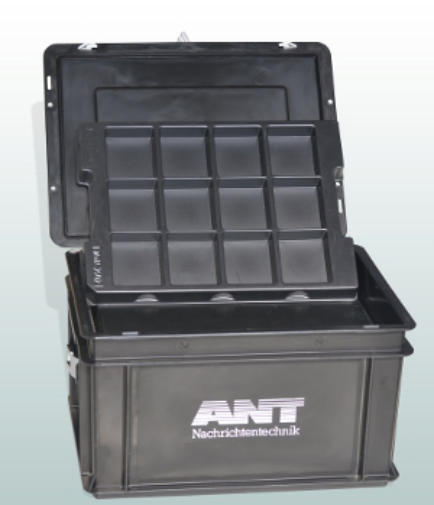

Passend für KLT
Die Standardwerkstückträger passen in KLT (Kleinladungsträger / Kleinlastträger z.B.: Schäferkisten)
Die Werkstückträger sind somit sehr variabel und universell einsetzbar.

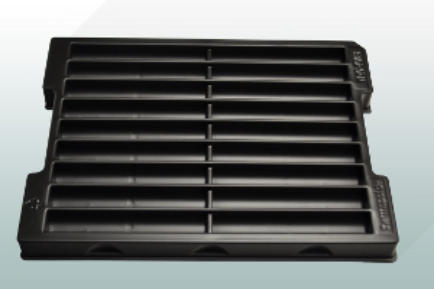

Werkstückträger für Wellenteile
Der Werkstückträger für Wellenteile eignet sich für Wellen, längliche Frästeile, Glasrohre, Blechstreifen, Stabmagnete, Kabel und andere längliche Teile die zählbar geordnet und vor verbiegen, zerbrechen oder gegenseitiger Beschädigung geschützt werden sollen.
Es gibt Werkstückträger für Wellenteile in den Ausführungen:
| Maß | Rillen | Tiefe |
|---|---|---|
| Ø 10mm x 33 mm lang | mit 112 Rillen | Nesttiefe 10 mm |
| Ø 10mm x 73 mm lang | mit 56 Rillen | Nesttiefe 10mm |
| Ø 10 mm x 150 mm lang | mit 28 Rillen | Nesttiefe 10 mm |
| Ø 10 mm x 305 mm lang | mit 14 Rillen | Nesttiefe 10 mm |
| Ø 20 mm x 70 mm lang | mit 36 Rillen | Nesttiefe 20 mm |
| Ø 20 mm x 95 mm lang | mit 27 Rillen | Nesttiefe 20 mm |
| Ø 20 mm x 145 mm lang | mit 18 Rillen | Nesttiefe 20 mm |
| Ø 20 mm x 300 mm lang | mit 9 Rillen | Nesttiefe 20 mm |
| Ø 25 mm x 70 mm lang | mit 28 Rillen | Nesttiefe 25 mm |
| Ø 25 mm x 145 mm lang | mit 24 Rillen | Nesttiefe 25 mm |
| Ø 25 mm x 300 mm lang | mit 7 Rillen | Nesttiefe 25 mm |
| Ø 30 mm x 70 mm lang | mit 28 Rillen | Nesttiefe 30 mm |
| Ø 30 mm x 145 mm lang | mit 14 Rillen | Nesttiefe 30 mm |
| Ø 30 mm x 70 mm lang | mit 7 Rillen | Nesttiefe 30 mm |
| Ø 40 mm x 70 mm lang | mit 20 Rillen | Nesttiefe 40 mm |
| Ø 40 mm x 145 mm lang | mit 10 Rillen | Nesttiefe 40 mm |
| Ø 40 mm x 300 mm lang | mit 5 Rillen | Nesttiefe 40 mm |
| Ø 45 mm x 70 mm lang | mit 16 Rillen | Nesttiefe 45 mm |
| Ø 45 mm x 145 mm lang | mit 8 Rillen | Nesttiefe 45 mm |
| Ø 45 mm x 300 mm lang | mit 4 Rillen | Nesttiefe 45 mm |
| Ø 50 mm x 70 mm lang | mit 16 Rillen | Nesttiefe 50 mm |
| Ø 50 mm x 145 mm lang | mit 8 Rillen | Nesttiefe 50 mm |
| Ø 50 mm x 300 mm lang | mit 4 Rillen | Nesttiefe 50 mm |

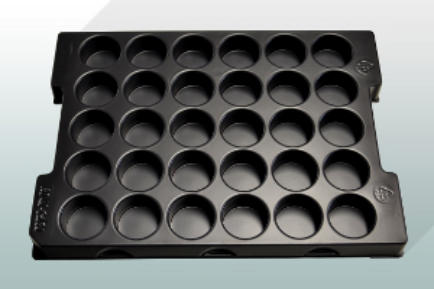

Werkstückträger für Rundteile
Die Werkstückträger für Rundteile eignet sich besonders für Drehteile, Zahnräder und andere runde Teile wie Platinen, Magnete, Kunststoffteile, Glasschalen usw. aber auch andere Teile, die zählbar geordnet und vor Verkratzen oder gegenseitiger Beschädigung geschützt werden sollen.
Es gibt Werkstückträger für Rundteile mit:
| Maß | Nester | Tiefe |
|---|---|---|
| Ø 15 mm | mit 176 Nestern | Nesttiefe 14.5 mm |
| Ø 20 mm | mit 100 Nestern | Nesttiefe 20 mm |
| Ø 25 mm | mit 63 Nestern | Nesttiefe 30 mm |
| Ø 30 mm | mit 50 nestern | Nesttiefe 30 mm |
| Ø 40 mm | mit 30 nestern | Nesttiefe 25 mm |
| Ø 50 mm | mit 20 Nestern | Nesttiefe 20 mm |
| Ø 50 mm | mit 20 Nestern | Nesttiefe 45 mm |
| Ø 60 mm | mit 15 Nestern | Nesttiefe 25 mm |
| Ø 58 mm | mt 12 Nestern | Nesttiefe 27 mm |
| Ø 80 mm | mit 8 Nestern | Nesttiefe 25 mm |
| Ø 90 mm | mit 8 Nestern | Nesttiefe 30 mm |
| Ø 100 mm | mit 6 Nestern | Nesttiefe 40 mm |

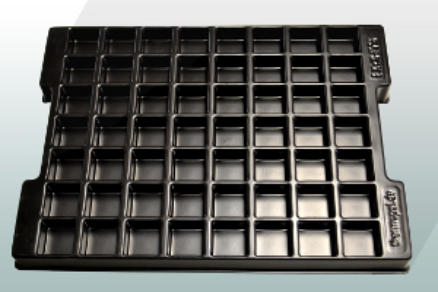

Werkstückträger mit eckigen Nestern
Werkstückträger mit eckigen Nestern eignen sich für alle Frästeile, Drehteile, Platinen, Bauteile, Kunststoffteile, Glasteile usw. die zählbar geordnet und vor verkratzen oder gegenseitiger Beschädigung geschützt werden sollen.
Es gibt Werkstückträger mit eckigen Nestern in folgenden Varianten:
| Maß | Nester | Tiefe |
|---|---|---|
| 20 x 20 mm | mit 99 Nestern | Nesttiefe 15 mm |
| 30 x 30 mm | mit 56 Nestern | Nesttiefe 20 mm |
| 25 x 25 mm | mit 70 Nestern | Nesttiefe 15 mm |
| 35 x 35 mm | mit 35 Nestern | Nesttiefe 20 mm |
| 42 x 40 mm | mit 30 Nestern | Nesttiefe 30 mm |
| 45 x 20 mm | mit 54 Nestern | Nesttiefe 10 mm |
| 45 x 45 mm | mit 24 Nestern | Nesttiefe 30 mm |
| 52 x 52 mm | mit 20 Nestern | Nesttiefe 30 mm |
| 55 x 25 mm | mit 35 Nestern | Nesttiefe 20 mm |
| 68 x 40 mm | mit 20 Nestern | Nesttiefe 30 mm |
| 70 x 35 mm | mit 21 Nestern | Nesttiefe 25 mm |
| 70 x 70 mm | mit 12 Nestern | Nesttiefe 30 mm |
| 73 x 73 mm | mit 12 Nestern | Nestiefe 27 mm (besitzen keine stapelbare Außenkontur) |
| 74 x 64 mm | mit 12 Nestern | Nesttiefe 25 mm |
| 85 x 47 mm | mit 12 nestern | Nesttief 30 mm |
| 92 x 40 mm | mit 15 Nestern | Nesttife 30 mm |
| 95 x 70 mm | mit 9 Nestern | Nesttiefe 30 mm |
| 110 x 95 mm | mit 6 Nestern | Nesttiefe 30 mm |
| 112 x 52 mm | mit 10 Nestern | Nesttiefe 30 mm |
| 113 x 98 mm | mit 6 Nestern | Nesttiefe 37 mm (besitzen keine stapelbare Außenonture) |
| 144 x 40 mm | mit 10 Nestern | Nesttiefe 30 mm |
| 145 x 110 mm | mit 4 Nestern | Nesttiefe 30 mm |
| 146 x 70 mm | mit 6 Nestern | Nesttiefe 30 mm |
| 230 x 52 mm | mit 5 Nestern | Nesttiefe 30 mm |
| 295 x 40 mm | mit 5 Nestern | Nesttiefe 30 mm |
| 296 x 110 mm | mit 2 Nestern | Nesttiefe 30 mm |
| 299 x 70 mm | mit 3 Nestern | Nesttiefe 30 mm |
Deckel für unsere Werkstückträger
Passend für die meisten unserer Werkstückträger. Durch den klarsichtigen Deckel können die Werkstücke gezählt werden und sind vor Staub geschützt. Die Deckel passen locker auf den Werkstückträger
Bei Werkstückträgern ohne stapelbare Außenkontur passt der Deckel nicht.
